流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數、阿基米德螺旋線流動長度、表現粘度及流動比（流程長度/塑件壁厚）等一系列指數進行分析。分子量小，分子量分布寬，分子結構規整性差，熔融指數高、螺流動長度長、表現粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設計要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調節溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調節注塑壓力來控制流動性。

③模具結構澆注系統的形式，尺寸，布置，冷卻系統設計，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統）等因素都直接影響到熔融料在型腔內的實際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設計時應根據所用塑料的流動性，選用合理的結構。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當地調節填充情況以滿足成型需要。

塑料制品填充不足的缺陷定義

塑料制品注塑加工時，填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內某個角落，即產品未填充完整、缺少一部分的狀態 。 原材料流動末端出現部分不完整現象或一模出多穴產品中有一部 分填充不滿，特別是薄壁區、薄筋位、深筋位或流動路徑的末端區域。填充不足

PVC塑料注塑成型的工藝條件有哪些

1、模具流道比普通流道要寬、厚點，澆口要大些；主要是PVC流動性較差；2、材料在加工前最好先干燥下，干燥溫度不宜過高50度-70度左右，當然材料保存比較好的話不干燥也可以；3、控制好加工溫度，包括射嘴溫度，控制溫度是加工PVC的一個關鍵環節，如果控制不好，就很難生產出好的產品來，尤其是生產白色的產品；4、PVC冷卻相

塑料產品產生填充不足的解決辦法

產品設計：設計塑件的形體結構時，應注意塑料制品的厚度與熔料填充時的極限流動長度。在塑料模具注射成型中，塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料：更換材料或添加助劑以改善流動性。將噴嘴拆下清理或擴大模具冷料穴和流道截面面積。模具：設計澆注 系統時要注意澆口平衡。在流動過程中，澆口或流道壓力損失太大

造成塑料模具損耗的幾種常見原因

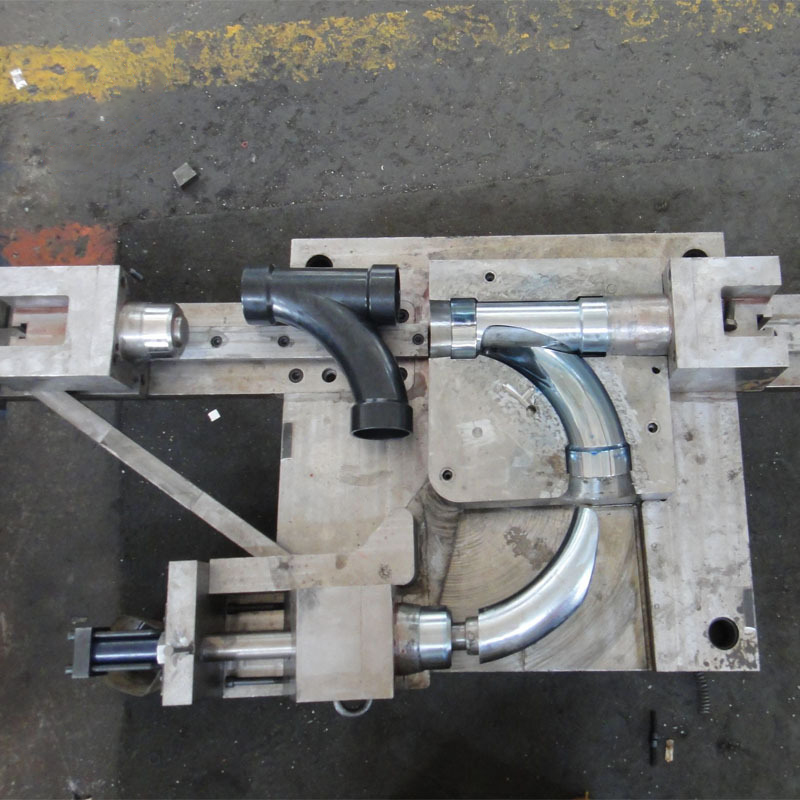

塑料模具是塑料加工工業中和塑料成型機配套，賦予塑料制品以完整構型和準確尺寸的工具。由于塑料品種和加工方法繁多，塑料成型機和塑料制品的結構又繁簡不一，所以塑料模具的種類和結構也是多種多樣的。我們在使用塑料模具時，經常會遇到模具損耗的問題，這是什么原因造成？1、塑料模具主要工作零件的材料的問題，選材

注塑工藝產品缺陷熔接不良的原因

①塑料模具澆口系統形式不當，澆口小，分流道小，流程長，流料陽力大，料溫下降快②料溫太低或模溫太低③塑料流動性差，有冷料摻入，冷卻速度快④模具內有水分或潤滑劑。融料充氣過多，脫模劑過多⑤注射壓力太小或注射速度慢⑥注塑加工廠生產的塑料制品形狀不良，壁厚薄不均勻。使融料在薄壁處匯合⑦模具冷卻系統不當或排氣
