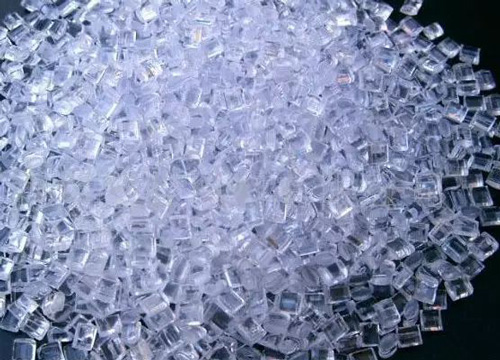

聚苯乙烯是指由苯乙烯單體經自由基縮聚反應合成的聚合物，英文名稱為Polystyrene,日文名稱為ポリスチロール,簡稱PS。它是一種無色透明的熱塑性塑料，具有高于攝氏100度的玻璃轉化溫度，因此經常被用來制作各種需要承受開水的溫度的一次性容器，以及一次性泡沫飯盒等。

基本資料

結構簡式：-[-CH—CH2-]-n

　　|

　　C6H5

　　密度：1050 kg/m³

　　電導率：(σ) 10-16 S/m

　　導熱率：0.08

　　楊氏模量：(E) 3000-3600 MPa

　　拉伸強度：(σt) 46–60 MPa

　　伸長長度：3–4%

　　夏比沖擊試驗：2–5 kJ/m²

　　玻璃轉化溫度：80-100°C

　　熔點：240°C

　　熱膨脹系數：(α) 8 * 10-5/K

　　熱容：(c) 1.3 kJ/(kg?K)

　　吸水率：(ASTM) 0.03–0.1

降解：±2000年

機械性能

PS的分子量過高，加工困難，所以通常聚苯乙烯的分子量為5～20萬。PS的機械性能，隨溫度升高，剛性（彈性模量、抗拉強度、沖擊強度等下降，而斷裂伸長率較大。PS的透明性好，透光率達88～92%，僅次于丙烯酸類聚合物，折射率為1.59～1.60。故可用作光學零件，但它受陽光作用后，易出現發黃和混濁。PS有主要缺點是性脆和耐熱性低。對PS進行改性，如橡膠改性的高抗沖PS（HIPS）；MMA-丁二烯-苯乙烯（MBS）；A（丙烯腈）B（丁二烯）S ，在工業上應用最廣泛的是ABS塑料。 優異、持久的隔熱保溫性：擠塑板，導熱系數為0.028w/mk,具有高熱阻、低線性膨脹率的特性。其導熱系數遠遠低于其它 的保溫材料如：EPS板、發泡聚氨酯、保溫砂漿、水泥珍珠巖等。同時由于本材料具有穩定的化學結構和物理結構，確保本材料保溫性能的持久和穩定。

優越的抗水、防潮性

擠塑板具有緊密的閉孔結構。聚苯乙烯分子結構本身不吸水，板材的正反面又都沒有縫隙，因此，吸水率極低，防潮和防滲透性能極佳。 高強度抗壓性：擠塑板由于發泡結構緊密相連且壁間無縫隙，所以其抗壓強度極高，即使長時間水泡仍維持不變。因此用作泊車平臺、機場跑道、高速公路等領域能受到良好的抗沖擊性。

防腐蝕、經久耐用性：一般的硬質發泡保溫材料使用幾年后易產生老化，隨之導致吸水造成性能下降。而擠塑板因具有優異的防腐蝕、防老化性、保溫性，在高水蒸汽壓力下，仍能保持其優異性能，使用壽命可達到30-40年。

輕質、高硬度

擠塑板完全的閉孔發泡結構形成輕質，而均勻的蜂窩結構造成高硬質，但又不像聚氨酯發泡、酚醛發泡那樣發脆，因此不易破損，不僅搬運、安裝輕便，切割容易，用作屋頂保溫時不會影響結構的承受能力。 高品質環保型：擠塑板不會發生分解和霉變，不會有有害物質揮發，化學性質穩定。同時在生產過程中，利用環保型原料，不產生有害氣體，沒有廢水產生，所形成的固體下腳料，可回收處理再利用，是高品質環保型產品。
